网球场灯光

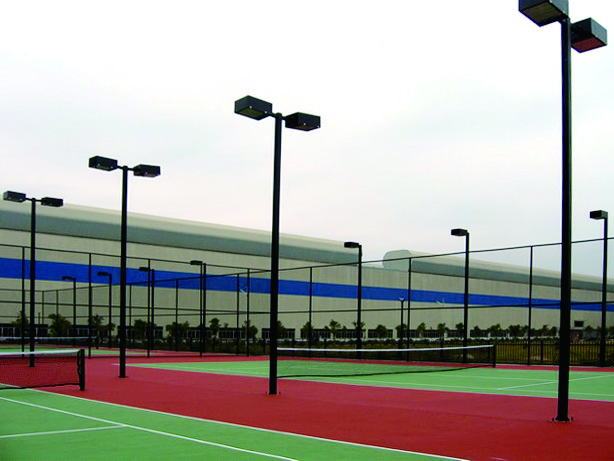

灯柱安装示意图

球场灯光系统参数：

灯光：普通篮球场或网球场配备6-8组400W灯光组（或根据甲方图纸要求）

灯杆高度：6M - 10M

灯杆：可选锥杆或直杆/ 壁厚：3mm-5mm

灯具：采用400W/1000W高强度球场专用金卤泛光灯或LED灯（3M或飞利浦）

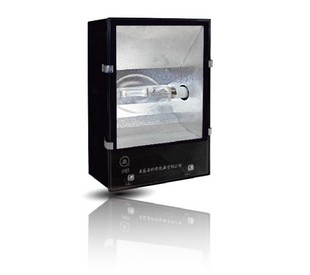

灯源实物图

球场灯光安装施工方案

一、预埋件安装

1、安装灯杆的预理件，用细石砼固定，通过现场标高，来定预理件的高度，用水平仪来调测预理件的高度。

2、预埋件保养期满后进行灯杆的安装，用电焊焊接的方法来安装灯杆，并用测量仪器来调节灯杆的垂直度。

二、球场灯柱及照明线路的安装

1、灯柱、线管的预埋安装

在水泥石屑层施工完毕养护过程中要将所有预埋件工程全部安装完毕，施工基础第一层找平地垫时，要按图纸的设计要求，将预埋件全部预埋好，灯柱采用400×400×14mm钢板，预埋深度为600mm, 长宽为500×500mm，预埋线管为PVC胶管，预埋深度为120mm。

三、照明系统安装

采用球场专用灯光设备，专用球场灯具，灯柱为：114热镀锌钢管，表面防腐处理，并喷涂颜色与围网，网柱均为一致（绿色），高度为6m-10m，照明线路主线为采用VV3×6平方电缆，控制线路采用VV3×2.5平方电缆。

安装照明灯具至灯座上，并进行调试电路及照射角度。
